管道補償器

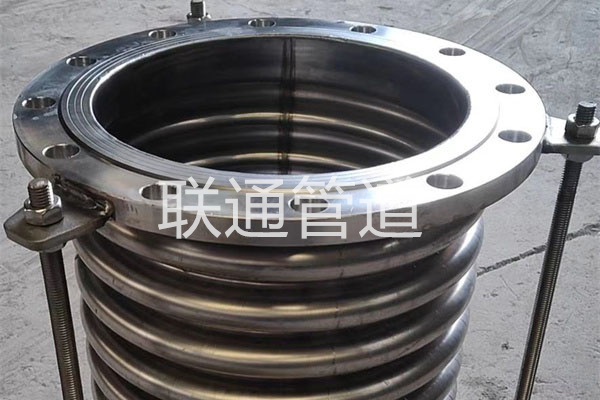

不銹鋼波紋管補償器主要由薄板軋制的波紋管組成，并與其他結構部件結合。安裝在管道系統中，吸收溫差引起的熱位移，降低結構噪聲，保護管道或設備。不銹鋼波紋管補償器種類和規格較多，應用條件和環境也有所不同。分為波紋管補償器、套筒補償器、旋轉補償器和球形補償器。

波紋管補償器由波紋管、導流管、法蘭或接管和金屬結構組成。根據補償位移，分為軸向、橫向和角向；非約束補償器和非約束補償器；非約束補償器本身無約束，波紋管產生的壓力推力必須由管道支架或設備承擔。約束波紋補償器本身的應力結構部件可以約束波紋管產生的壓力推力，管道支架或設備的應力不能考慮壓力推力的作用。

根據位移補償?shù)男问剑淄惭a(bǔ)償器可分為：?jiǎn)蜗蛱淄惭a(bǔ)償器和雙向套筒補償器。根據填料的壓縮方式分為：普通型和注射型，根據約束形式分為無約束型和壓力平衡型。無論熱位移是否從補償器一端傳遞，補償器兩端的滑動套都可以自由滑動，從而實現雙向補償器的作用，增加補償量。

旋轉補償器是一種由一組內管（芯管）、外管、內外管之間密封的填料密封補償器。分為焊接、填充和鍛造。軸向位移轉化為旋轉位移，補償量大。

球形補償器利用球體相對于外套的角度變化吸收管道熱膨脹或冷收縮引起的變形，也稱為通用球形接頭。分為法蘭蓋型、固定焊接型和螺紋壓縮型。
